Leírás és Paraméterek

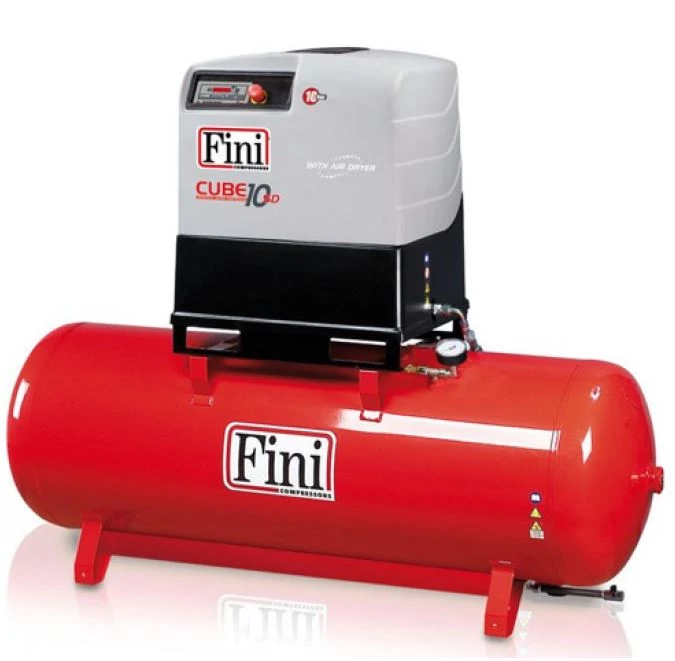

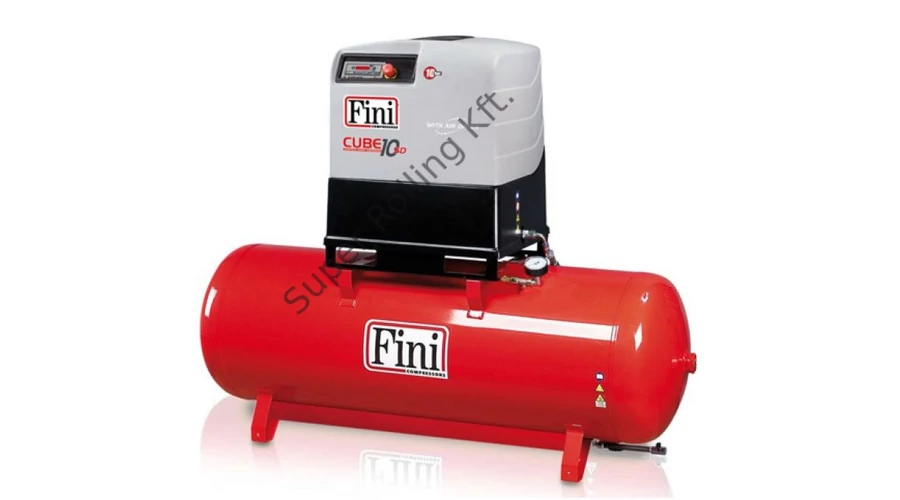

Beépített hűtveszárító
A hűtveszárító R134a környezetbarát hűtőközeggel van feltöltve. Az alumínium hőcserélő
kialakításának köszönhetően a szárítóban rendkívül alacsony a nyomásesés. A berendezés
harmatpontja üzemi nyomáson + 3 oC. A sűrített levegő minősége a DIN-ISO 8573-1
szabvány szerint vízre vonatkozóan 4-es osztályba sorolva.
A levegőben lévő nedvesség / víz mennyisége a relatív páratartalom és a környezeti
hőmérséklet függvényében változik. Sűrítés hatására növekszik a víz koncentráció és csökken
a levegő vízmegtartó képessége. A kompresszió folyamán ez által jelentős mennyiségű víz
keletkezhet. Hűtveszárító használata esetén jelentősen csökkenteni tudjuk a sűrített levegő víz
tartalmát. Ez által megakadályozhatjuk a sűrített levegős hálózatunk korrózióját, növelhetjük
a sűrített levegővel működtetett berendezések élettartamát, csökkenthetjük javítási
költségüket. Ennek következményében kevesebb az állás idő és a termelés kiesés okozta
veszteség.
ETMII: továbbfejlesztett vezérlőegység
Vezérlő multifunkcionális, hátsó megvilágítású kijelzővel, alfanumerikus típusú magyar
nyelvű szerviz menüvel.
A főképernyő kijelzései:
- üzemi nyomás (üresjárat/termelés);
- olajhőmérséklet;
- összes üzemóraszám;
- terheléses üzemórák száma;
- kompresszor állapot led (készenlét, üresjárat, termelés);
- karbantartásig hátralevő órák száma.
Négyfunkciós karbantartás-számláló:
levegőszűrő, olaj, olajszűrő, olajszeparátor.
- Automatikus újraindítás áramkimaradás esetén.
- Hűtőventillátor hőfokbeállítás.
- Kompresszor táv-indítás beállítás.
- Beépített fázis szekvencia relé.
Opcionálisan rendelhető tartozékok, kiegészítő berendezések:
2.1 5 év vagy 36000 üzemóra teljeskörű kiterjesztett garancia
Ennek az opciónak a megvásárlásával a berendezés garanciája 3 év vagy 18000
üzemóráról, 5év vagy 36000 üzemóráig hosszabbodik meg.
Sűrített levegő szűrők
A termelési folyamat és a kész termékek szennyezettségi problémái a megfelelő szűrő
kiválasztásával kerülhető el. Az általunk forgalmazott sűrített levegő szűrők hatékonyan
választják ki a sűrített levegőből a nem kívánt szilárd szennyeződéseket és olajat. Ez által
minimális nyomásesés mellett biztosítják az előírásoknak és az elvárásoknak megfelelő
minőségű sűrített levegőt.
0010-s sorozat általános paraméterei:
Környezeti hőmérséklet: + 25 oC
Üzem nyomás: 7 bar
Max. üzemi nyomás 16 bar
Bemenő levegő hőmérséklete: 20 oC (max. 100 oC)
Áteresztő képesség: 1170 l/perc, 70 m3/óra,
Csatlakozás mérete: ½” BSP
2.2 Kerámia előszűrő: QFI0060
5 micron szilárd szennyeződésig (ISO8573-1)
Komplett szűrő rendelési száma: 04A.0060.Q
Szűrő betét cseréje: 4000 üzemóra vagy 6 hónap
Szűrő betét rendelési száma: 04E.0060.Q
Hűtveszárító használata esetén a szárító megbízható működése érdekében használata
nélkülözhetetlen.
2.3 Szűrő: PFI0060
1 micron szilárd szennyeződésig (ISO8573-1)
0,1mg/m3 maximum olajtartalom 21 oC (ISO12500-1)
Komplett szűrő rendelési száma: 04A.0060.P
Szűrő betét cseréje: 3500 üzemóra vagy 5 hónap
Szűrő betét rendelési száma: 04E.0060.P
2.4 Szűrő: HFI0060
0,01 micron szilárd szennyeződésig (ISO8573-1)
0,001 mg/m3 maximum olajtartalom 21 oC (ISO12500-1)
Komplett szűrő rendelési száma: 04A.0060.H
Szűrő betét cseréje: 3500 üzemóra vagy 5 hónap
Szűrő betét rendelési száma: 04E.0060.H
2.5 Aktívszenes szűrő: CFI0060
0,003 micron szilárd szennyeződésig (ISO8573-1/91)
0,003 mg/m3 maximum olajtartalom 21 oC (ISO12500-1)
Komplett szűrő rendelési száma: 04A.0060.C
Szűrő betét cseréje: 3000 üzemóra vagy 4 hónap
Szűrő betét rendelési száma: 04E.0060.C
Kondenzátum kezelés
A kompresszorok üzemelése során keletkezett kondenzátum olajat és egyéb szilárd
szennyeződést tartalmaz, mely súlyosan környezetszennyező. Az ECTRON kondenzátum
szeparátor a kondenzátumot olajra és vízre választja szét. A szabadalmazott kétlépcsős szűrési
rendszer tökéletesen összegyűjti a megmaradt szennyeződésrészecskéket. Elektronikus
indikátor figyelmezteti a felhasználót a szűrőbetét cseréjének szükségességére. Kézi,
elektronikus és időzített kondenzátum leeresztőkhöz is használható. Az olaj a szeparátorban
marad, csak a megtisztított víz távozik. Nincs szükség a használtolaj kezelésére.
2.6 ECOTRON 25 víz olaj szeparátor
Cikkszám: 05B0025
Névleges kompresszor teljesítmény: 11 kW-ig
Környezeti hőmérséklet: 25 Celsius-fok
Relatív páratartalom: 60%
Csatlakozás (bemenet/kimenet): 1/2" / 1/2"
Súly: 8 kg
Méret: 515 x 175 x 640 mm
Szűrőbetét rendelési száma: KTRON 25
