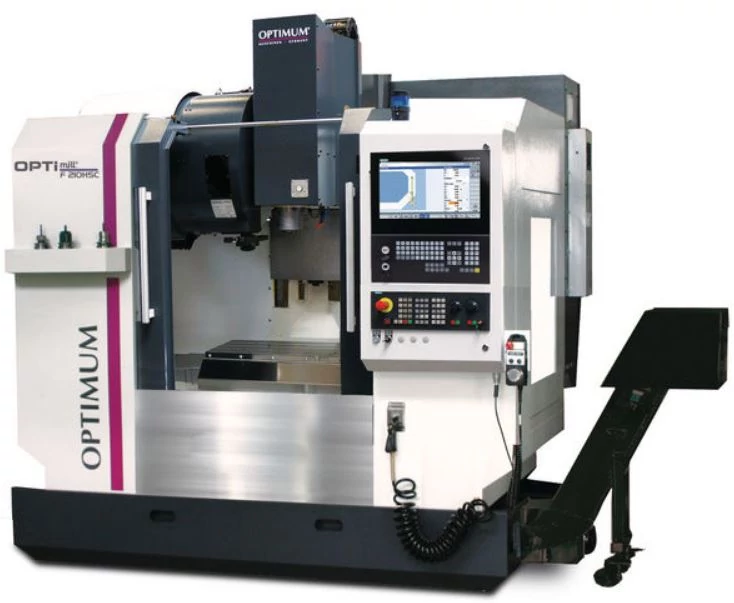

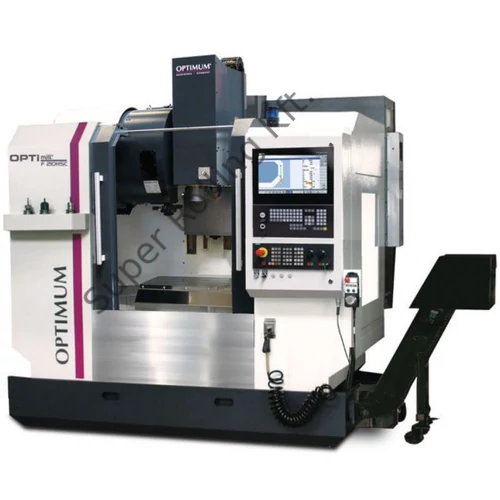

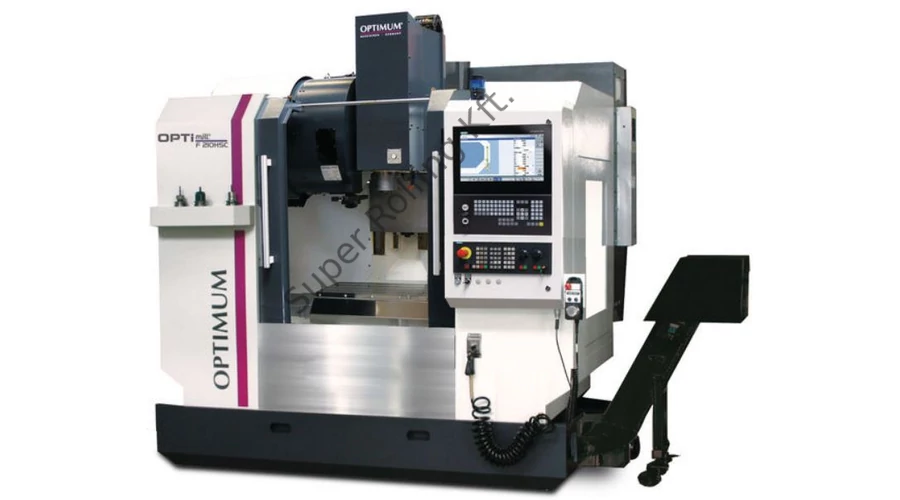

Leírás és Paraméterek
Nehéz változat
Nagy termelékenység
Nagy megbízhatóság
Hengeres keringtetésű profilsín nagy sebességű mozgási sebességekhez és nagy
teherbíráshoz
Gépi lámpa
Automatikus kenés
Magas nyomatékú szervohajtások mindhárom tengelyen
Erősen bordázott, torzításmentes gépalap
Hatalmas, pontos maróasztal négy T-nyílással, nagyméretek és precíziós talaj
Hordozható, elektronikus kézikerék
A szalagszalag-szállítószalag biztosítja a hatékony forgácseltávolítást
RJ45 csatlakozó, USB port és hálózati csatlakozó 230V
Hűtőfolyadék-rendszer 370 literes hűtőfolyadék-tartállyal és chip-öblítő rendszerrel
Az integrált hőcserélővel ellátott zárt vezérlőszekrény biztosítja az optimális hőmérsékletet,
és megakadályozza a szennyező részecskék bejutását
Teleszkópos vezetőburkolat mindhárom tengelyen
Kétéves SIEMENS garancia
Elektromos bemenet 400 V / 3 Ph ~50 Hz
Összterhelés 31 kVA
Főorsó teljesítmény S1 mód9 kW
Főorsó nyomaték S1-mód57 Nm
Főorsó teljesítmény S6-30 %-os használatnál21,2 kW
Főorsó teljesítmény S6-30 % használatnál 135 Nm
Főrsó ISO 40 / DIN 69871
Nyomatéka az elektromos orsónak S6-30 % használatnál (3511290010)120 Nm
Elektromos orsó kúpkja (3511290010) HSK A-63
Motor hűtő pumpa, 3 db0,56 kW
Kibocsátás 155 l/min
Tartály méret 370 l
Schaftfräsergröße max.32 mm
Ismétlési pontosság +/- 0,01/300 mm
Pozícionálási pontosság+/- 0,01 mm
Szerszámcserélő típusaDuplakaros
Anzahl der Werkzeugplätze30 szerszám
Szerszám átmérő max.75 mm
Szerszám átmérő (Nebenplätze frei) max.125 mm
Szerszámhossz max.300 mm
Szerszám súly max.8 kg
Időtartam a szerszámok cseréje közben2 s
Úthossz X-tengely 800 mm
Úthossz Y-tengely 500 mm
Úthossz Z-Achse 500 mm
Gyorsjárat X-, Y-, Z- 30000 mm/min
Drehmoment Motor X-Achse11 Nm
Drehmoment Motor Y-Achse11 Nm
Drehmoment Motor Z-Achse16 Nm
Fordulatszám10000 min-1 (Reduzierung um 20% im Dauerbetrieb)
Fordulatszám Inline-Spindel (3511290002)12000 min-1 (Reduzierung um 20% im
Dauerbetrieb)
Fordulatszám Elektronische Spindel (3511290010)14000 min-1 (Reduzierung um
20% im Dauerbetrieb)
Nyomás5 - 7 bar
Orsó-asztal távolság 100 - 600 mm
Asztal hossz x szélessége 900 x 520 mm
T horony mérete/száma/távolsága16 mm / 5 / 80 mm
Terhelhetőség 450 kg
Öntöttvas ágy, állvány és szánrendszer, minőségi Meehanite öntvényből
Szerelt, precíziós hengergörgős lineáris vezeték minden tengelyen
Központi olajkenésű szánrendszer és golyósorsók
Dob szerszámtár, dupla karos szerszámcserélővel
Encoder-es szervo motorok, abszolút mérőrendszerrel
Direkt hajtású, olajhűtésű főorsó
Digitális főorsó olajhűtő
Főorsókúp tisztítása levegő kifúvatással
Finomköszörült, dupla anyás, előfeszített golyósorsó minden tengelyen
Hűtőfolyadék berendezés, nagynyomású forgácslemosó
Teleszkópos fém burkolat minden tengelyen
Könnyen nyitható, üveges oldalsó munkatér ajtók
Zárt, reteszelt munkatér,
24 hónap garancia a vezérlőre
12 hónap garancia a szerszámgép mechanikájára
CE megfelelőség
SIEMENS Sinumerik 828D
RJ45, USB, és hálózati csatlakozás,
Előlapi CF kártya olvasó (tetszőlegesen bővíthető memória)
3D szimuláció
ShopMill technológiai modul
Maradék anyag számítás
Szimultán felvétel
Távoli gépelérés
Tengely terhelés figyelés
Hossz3838 mm
Szélesség2280 mm
Magasság2260 mm
Öszzsúly4510 kg
Sinumerik 828D SystemsoftwareSW 28x
CNC memória8 MB
Váltás idő 1 ms
Look Ahead150
