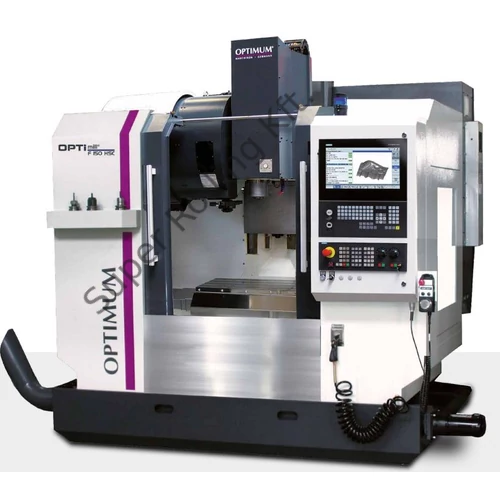

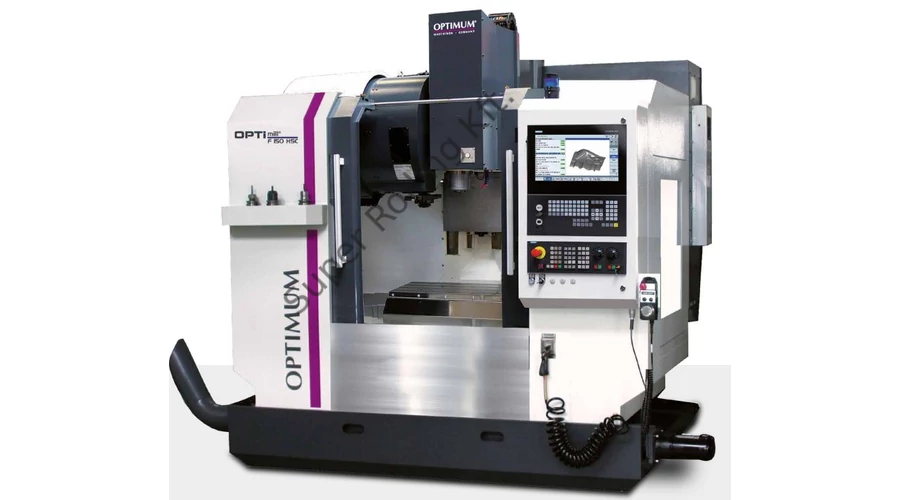

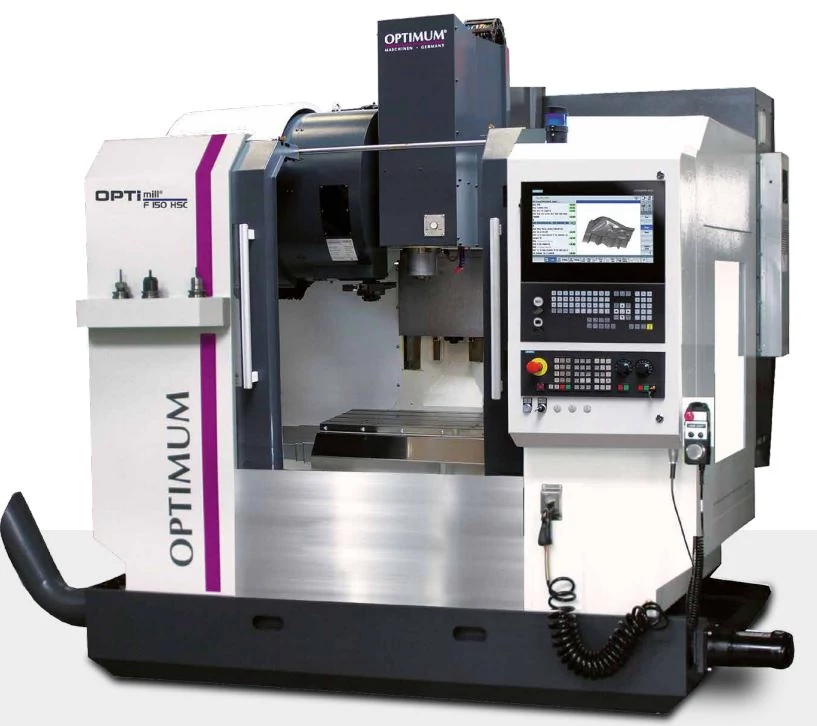

Leírás és Paraméterek
Műszaki adatok
- Elektromos bemenet
- Orsó hajtó motor telj. S1: 9 kW / S6: 12 kW / 400 V ~50 Hz
- Hűtővízszivattyú 1270 W / 3db szivattyú
- Hűtővíztartály 210 l
- Hűtővíz átfolyás 70-100 l/perc
- Maróteljesítmény
- Maróteljesítmény lapk. marófejjel (max.) Ø 63 mm
- Maróteljesítmény ujjmaróval (max.) Ø 32 mm
- Megmunkálás közbeni elotolás 10.000 mm/perc
- Kinyúlás 480 mm
- Gyorsjárat X,Y,Z 24 m/perc
- Marási pontosság
- Ismétlési pontosság 0,005 mm
- Helyzetbeállási pontosság 0,005 mm
- Foorsó csatlakozása SK 40 DIN 69871
- Fúró-marófej
- Úthossz Z-tengely 460 mm
- Forgatónyomaték Z-tengely motor 11 Nm
- Orsó-asztal távolság 102-562 mm
- Fordulatszám
- Orsó fordulatszám 10-10.000 f/p, szíjhajtás
- Hajtómotor 9 / 12 kW
- Szerszámcserélo
- Dob kivitel 24 szerszám
- Szerszámcserélés ideje 2 másodperc
- Keresztasztal
- Asztalhossz x asztal szélessége 900 x 410 mm
- Úthossz Y-tengely 430 mm
- Forgatónyomaték motor Y-tengely 6 Nm
- Úthossz X-tengely 760 mm
- Forgatónyomaték motor X-tengely 6 Nm
- T-horony méret/távolság/mennyiség 16 mm/ 102 mm/ 4
- Terhelhetoség (max.) 350 kg
- Golyósorsó mérete átm. 32mm x P8
- Lineáris vezetékek mérete 35mm
- Méretek
- Hossz x szélesség x magasság 3000 x 1950 x 2310 mm
- Nettó tömeg 3520kg
Felszereltség:
- Vezérlés Siemens 828D, PPU290 hardver, 15" 16:9 formátumú érintőképernyő
- Kézikerék, Ethernet és USB aljzatok
- Siemens: Shop Mill (dialog - grafikus programozás), 3D szimuláció,
- maradékanyagmarás, szerszámok grafikus paramétermegadása
- Főorsó SK40, 10.000 ford/p, 9/12kW, Karos szerszámcserélő 24poz. dobtár
- Teljesen zárt munkatér, de az Oldalajtók eltávolíthatóak
- Forgácskihordó, Munkatér lemosó fúvókák, Vezetékek aut. központi kenése
- Elektromos szekrényben hőcserélő, Tisztítópisztoly, Kettős Siemens biztonsági rendszer,
EMC
SINUMERIK 828D:
Egyszerű programozás:
- ISO dialektus - CAD/CAM programok kompatibilitása
- ShopMill grafikus dialóg rendszerű programozás - az egyes ciklusokat és kontúrelemeket,
- szerszámokat dinamikus grafikus módon jeleníti meg és itt kell az adatokat megadni (rövid
- betanulás ISO/G kód ismerete nélkül)
- Keverhető dialog és ISO programozás egy programon belül
- Program feldolgozás:
- új Advanced Surface mozgatásvezérlés, amely finomabb felületelmunkálást biztosít,
- rövidebb megmunkálási idő alatt.
- A leforgácsoló-ciklus maradékanyag-felismeréssel megtakarítja
- a fölösleges megmunkálásokat
- A programok feldolgozása három dimenziósan ábrázolható a
- képernyőn (3D szimuláció, mely a szerszámot is mutatja)
Szerszámok kezelése:
- Grafikus ábrázolás, adatmegadás, egyedi szerszám megnevezések
Programok kezelése:
- PC-n megszokott egyszerűen használható fájlműveletek
- Hálózati kapcsolat (Ethernet (RJ45) csatlakozás)
